 DEFAULT_AXIS_STEPS_PER_UNIT 값 설정 공식 by 도깨비

스텝값 구하는 공식.xlsx

안녕하세요.

DEFAULT_AXIS_STEPS_PER_UNIT 값 설정 공식입니다.

위의 값은 1mm를 이송하기위한 스텝값 입니다.

2가지 방식으로 계산을 해야 합니다.

타이밍 벨트를 이용한 방식과 볼스크류를 이용한 방식 입니다.

1. 타이밍 벨트를 이용한 방식의 공식

1mm = ( 360 / ( N x PB x MS x SA ) ) [step]

N : 타이밍 벨트 풀리의 잇수, 보통 GT2 경우 20개 일겁니다.

PB : Pitch of Belt 즉 벨트의 피치, 보통 우리가 많이 사용하는 값은 2mm

MS : Micro Step , 모터 드라이버의 마이크로 스텝 값을 넣어주면 됩니다. 보통 , 1/2 부터, 1/4, 1/8, 1/16, 1/32 등으로 나눠죠.

SA : Step Angle , 스텝모터의 한 pulse당 각도를 나타내며, 2상모터인 경우 보통 1.8도 이고, 5상은 0.72도 이죠. 모터 겉 표면에 적혀 있어요.

2. 볼스크류를 이용한 방식의 공식

1mm = 360 / ( L x MS x SA ) [step]

L=리드 값, 보통 볼스크류가 한바뀌 회전했을때 볼스크류 위의 블록이 이송한 거리를 나타냅니다.

MS : Micro Step , 모터 드라이버의 마이크로 스텝 값을 넣어주면 됩니다. 보통 , 1/2 부터, 1/4, 1/8, 1/16, 1/32 등으로 나눠죠.

SA : Step Angle , 스텝모터의 한 pulse당 각도를 나타내며, 2상모터인 경우 보통 1.8도 이고, 5상은 0.72도 이죠. 모터 겉 표면에 적혀 있어요.

이제 예를 한번 들어보죠.

3. 예제

문제) 3D 프린터를 설계를 하는데,

X, Y축 은 2상 스텝모터를 사용하고, 풀리는 GT2를 사용하고, 벨트도 GT2를 사용합니다. 그리고, 스텝모터 드라이버는 A4988을 사용한다고 하고, 1/16 Micro Step를 사용한다고 합니다. 그리고, Z축은 전산 볼트를 사용하고, 스텝모터는 2상, 드라이버는 DRV8825에 1/32 Micro Step을 사용하고, E축은 2상스텝을 사용한다면, DEFAULT_AXIS_STEPS_PER_UNIT 값은 어떻게 설정할까요?

풀이l)

x,y axis A4988 , ms1,ms2,ms3=> all close(1/16)

z axis DRV8825, ms1,ms2,ms3=> all close(1/32)

e axis A4988 , Extruder

볼스크류 -> 전산볼트(L=2mm)

-> x,y axis 계산
N=20, PB=2, SA=1.8. MS=1/16

1mm = (360*16)/(20*2*1.8) = 80 step

-> z axis 계산

L=2, SA=1.8, MS=1/32

1mm = 360 / ( L x MS x SA ) [step]

1mm = (360*32)/(2*1.8) = 3200 step

#define DEFAULT_AXIS_STEPS_PER_UNIT   {80,80,3200,113.26}

ps.

4. step driver 당 모드 설정

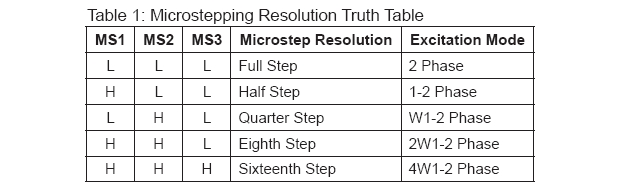

1. A4988 마이크로 스텝 모드 설정

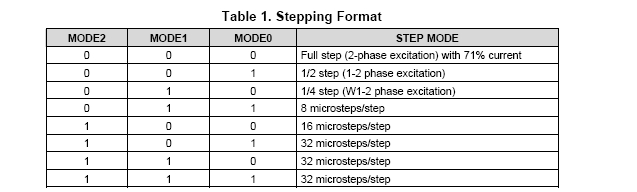

2. DRV8825 마이크로 스텝 모드 설정


ps.

5. 추가 extruder 계산 방법

e_steps_per_mm = (motor_steps_per_rev * driver_microstep) * (big_gear_teeth / small_gear_teeth) / (hob_effective_diameter * pi)

공식은 이렇게 나와 있는데... 이 어원은 이렇다.

big_gear_teeth/small_gear_teeth = 1 로 본다.

그러므로...

= (200*16)/(9*3.14159)

= 113.1769

사실...

 = 360*1  /  (SA*MS*hob_effective_diameter*pi)

 = 360 * (big_gear_teeth / small_gear_teeth)   /  (SA*MS*hob_effective_diameter*pi)

라고 봐야 한다.

즉, A4988로 MS가 1/16 이고, 2상 bi-polar 모터를 사용하면, SA=1.8 도 이다. 그리고, 저의 경우 hob_effective_diameter=9mm 이다.

지금은 11mm 이지만..ㅎㅎ

여기서

= 360/(1.8*(1/16)*9*3.14159)

= 113.1769

조금 차이가 나는것은 big_gear_teeth / small_gear_teeth = 비율이 1보다 조금 큰것 같다..ㅎ

ps. 지인께서 위 공식을 토대로 엑셀 파일을 만들어주셨다.

맞는지 모르겠다고 한다.^^
